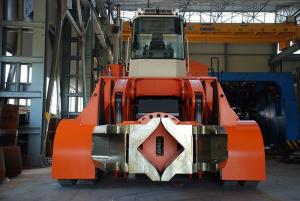

A complete range of wheel-mounted manipulators, from 2 to 50 ton capacity, designed according to innovative criteria to guarantee maximum reliability and efficiency, in complete safety for operators.

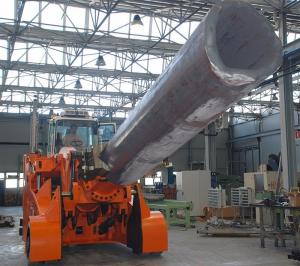

Our manipulators are designed both to transport ingots at high temperatures and to withstand the high stresses generated during forging.
They are distinguished by electric (E) or diesel (D) motorisation in model H.
The main features of the manipulators are as follows:
Motorisation can be electric with cable reel (E) or diesel (D) depending on requirements
G-SERIES |
G1-4 |
G2-4 |
G4-6 |
G5-4 |
G74 |
G10-6 |
G12-4 |
G16-5 |
G20-5 |
G30-5 |
G35-4 |
G50-5 |
|
Portata / Payload | ton | 1 | 2 | 4 | 5 | 7 | 10 | 12 | 16 | 20 | 30 | 30 | 50 |
Momento / Load moment | ton*m | 2 | 4 | 12 | 10 | 14 | 30 | 24 | 40 | 50 | 75 | 70 | 125 |

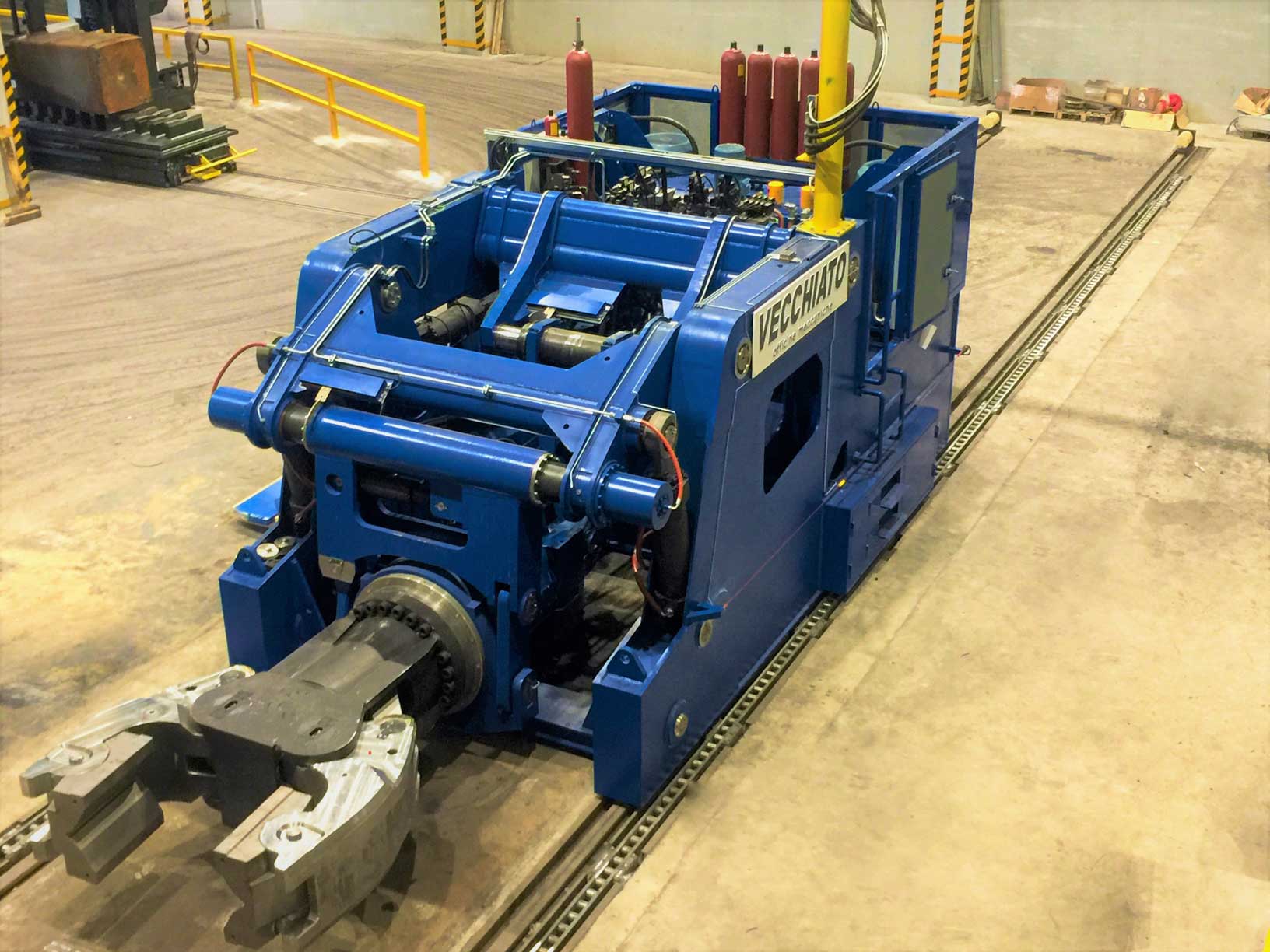

A complete range of rail-mounted manipulators, from 2 to 50 ton capacity, designed according to innovative criteria and equipped with a drive system capable of withstanding the heaviest forging operations
The equipment is designed for the free-forging process integrated with the press and boasts a number of patented systems
The main features of the manipulators are as follows:
Models are distinguished by aerial cable (A) or rolling-cable chain feed (C)
Each manipulator is supplied with a suitable rail/rack assembly with a modular design
R-SERIES |
R2-6 |
R4-4 |
R8-5 |
R12-5 |
R16-6 |
R20-5 |
R32-5 |
R40-5 |
R50-5 |
|
Portata / Payload | ton | 2 | 4 | 8 | 12 | 16 | 20 | 32 | 40 | 50 |
Momento / Load moment | ton*m | 6 | 8 | 20 | 30 | 48 | 50 | 80 | 100 | 125 |
The loaders feature the same robustness as the manipulators but are characterised by greater speed and manoeuvrability. The equipment is designed for handling ingots within forging departments. The gripper design can be either beak or shaft mounted. Vecchiato machines cover the following capacity range:
C-SERIES |
C4 |
C12 |
C20 |
|
Portata / Payload | ton | 4 | 12 | 20 |
